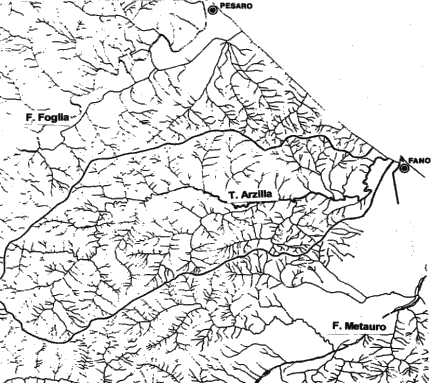

Il T. Arzilla nasce dalla confluenza dei Fossi Molinaccio e Calcinari sulle pendici orientali di M. Gaudio (m. 443 s.l.m.), M. Abullo (m. 513 s.l.m.), M. della Croce (m. 552 s.l.m.) e M. S. Giovanni (m. 430 s.l.m.). Il bacino idrografico ha un'estensione di 105 kmq e la foce � situata a nord ovest della citt� di Fano (fig.1).

Per realizzare la Carta Geologica e Geomorfologica � stata utilizzata la cartografia regionale a scala 1:10.000 (ortofotocarte e carte derivate). Le sezioni interessate dal bacino sono:
Sezione n. 280020 Monteguiduccio
Sezione n. 280030 Cartoceto
Sezione n. 268110 Candelara
Sezione n. 268120 Novilara
Sezione n. 268140 S. Angelo in Lizzola
Sezione n. 268150 Villagrande
Sezione n. 268160 Carignano

Per i dati morfometrici � stata utilizzata la cartografia I.G.M. in scala
1 : 25000 relativamente alle Tavolette:
F. 109 II N.E. Cartoceto
F. 109 II N.O. Colbordolo
F. 109 I S.O. Tavullia
F. 110 III N.O. S. Costanzo
F. 110 IV S.O. Fano
F. 109 I S.E Pesaro

Per la piana alluvionale ed in particolare per le aree esondabili sono state utilizzate le cartografie aerofotogrammetriche informatizzate a scala 1:5000 dei Comuni di Fano e Pesaro.

Per la fotointerpretazione sono stati usati i seguenti voli:
VOLO G.A.I. 1955 - IGM, scala 1:33.000
VOLO 1973 - Ditta Rossi, scala 1:12.000
VOLO 1985 - IGM, scala 1:33.000
VOLO 1996 - IGM, scala 1:33.000

Lo studio di differenti strisciate aeree eseguite durante l'arco di quarant'anni � stato utile per studiare le variazioni e l'evoluzione dell'alveo fluviale del Torrente Arzilla.
